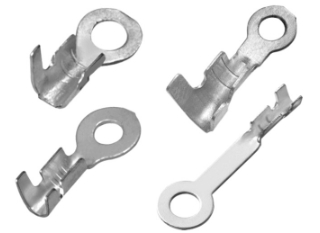

Υποδοχές πτύχωσης

Το Crimp Connectors είναι ένα επαγγελματικό εξάρτημα σχεδιασμένο από την Xiamen Hongyu Intelligent Technology ειδικά για τη σύνδεση πτύχωσης καλωδίων και ακροδεκτών. Με υλικά υψηλής αγωγιμότητας και ακριβείς δομές, έχει λύσει τα προβλήματα αξιοπιστίας της σύνδεσης στην κατασκευή καλωδίων. Αυτό το προϊόν είναι μια αξιόπιστη επιλογή για πελάτες στο εξωτερικό που χρειάζονται εξαρτήματα ηλεκτρικής σύνδεσης. Ως προμηθευτής στους τομείς της επεξεργασίας μετάλλων και της ηλεκτρικής σύνδεσης, μπορούμε να παρέχουμε στους πελάτες προϊόντα και υπηρεσίες υψηλής ποιότητας για να διευκολύνουμε τη σύνδεση κυκλώματος.

επιθεώρηση κατάστασης στρογγυλοποίησης

Η ποιότητα πτύχωσης των τερματικών υλικού Stamping είναι βασικός παράγοντας για τη διασφάλιση της τελικής απόδοσης διασύνδεσης. Εάν τα εξαρτήματα σφράγισης των ακροδεκτών είναι κατεστραμμένα, εάν τα εξαρτήματα σφράγισης ακροδεκτών είναι λυγισμένα, εάν το στρώμα μόνωσης μέσα στο παράθυρο ακροδεκτών είναι άθικτο, αλλά η περιοχή σύσφιξης του σύρματος δεν είναι μονωμένη, εάν το καλώδιο έχει τρυπηθεί στην περιοχή πτύχωσης του στρώματος μόνωσης, εάν η πτύχωση της άκρης είναι σωστή, εάν η βούρτσα είναι ορατή μετά τη συρμάτινη πτύχωση, εάν η βούρτσα είναι ορατή μετά την συρμάτινη πτύχωση οπές Το εάν η τιμή μέτρησης του μικρομέτρου στο σημείο πτύχωσης της μόνωσης βρίσκεται εντός του εύρους ανοχής μπορεί επίσης να καθορίσει εάν η κατάσταση πτύχωσης είναι καλή.

Είναι απαραίτητο να ελέγξετε εάν οι ακροδέκτες υλικού της σφράγισης είναι σωστά πτυχωμένοι. Είτε πρόκειται για χειροκίνητη πτύχωση είτε για πτύχωση μηχανής, κάθε σημείο σύνδεσης πρέπει να επιθεωρείται προσεκτικά. Η ακατάλληλη πτύχωση μπορεί να μειώσει σημαντικά τη διάρκεια ζωής των πτυχωμένων συνδέσμων και ακόμη και να προκαλέσει κινδύνους για την ασφάλεια.

Λόγω των διαφορετικών ανοχών της διαμέτρου του σύρματος για κάθε τύπο συνδετήρα και προδιαγραφή, η μέτρηση του πάχους στο σημείο πτύχωσης της διαμέτρου του σύρματος μπορεί να χρησιμοποιηθεί ως δείκτης αναφοράς. Μια ακατάλληλη διάμετρος καλωδίου όχι μόνο μειώνει τη διάρκεια ζωής, αλλά μπορεί επίσης να οδηγήσει σε ασταθείς συνδέσεις, γρήγορη αποκόλληση και τελικά να προκαλέσει απώλειες.

Τεχνολογία επεξεργασίας

Τα κύρια υλικά των τερματικών υλικού Stamping είναι κυρίως ορείχαλκος H62, χωρίς ιδιαίτερες απαιτήσεις. Τα υλικά των ελατηρίων του τυμπάνου ελατηρίου κορώνας είναι κυρίως χαλκός από βηρύλλιο. Δεν είναι όλα τα υλικά κατάλληλα για επιχρύσωση. Ως εκ τούτου, πριν από την επίστρωση χρυσού, ένα στρώμα νικελίου επιμεταλλώνεται πρώτα για να διασφαλιστεί το αποτέλεσμα της επιχρύσωσης. Τα συμβατικά πρότυπα προδιαγραφών για την επίστρωση χρυσού με βάση το νικέλιο είναι ότι το πάχος του στρώματος νικελίου είναι 50 έως 80μm, το πάχος του στρώματος χρυσού είναι ≥2μm και η καθαρότητα του χρησιμοποιούμενου χρυσού είναι ≥99,8%. Τέλος, εφαρμόστε ένα στερεό προστατευτικό φιλμ. Η επιφάνεια του προϊόντος θα πρέπει να είναι λεία, χωρίς οξείδωση για να διασφαλιστεί η πρακτικότητα και χωρίς γρέζια για να αποφευχθεί η χαλάρωση του προϊόντος λόγω των ασυμπίεστων κενών γρέζιων. Για να διασφαλιστεί η ποιότητα του προϊόντος, δεν πρέπει να υπάρχουν σημάδια εργαλείου, σημάδια τσιμπήματος ή αιχμηρές άκρες στο υλικό. Έχουμε απαιτήσεις ποιότητας υψηλής ακρίβειας και δεν καθορίζουμε ανοχή ±0,02.

Προδιαγραφές ηλεκτρολυτικής επιμετάλλωσης

Προϊόν	Υποδοχές πτύχωσης
Απαιτήσεις εμφάνισης	Χωρίς οξείδωση, κιτρίνισμα, μαύρισμα, μπλε, μωβ, αγκίστρωση, ανομοιόμορφα πόδια ή άλλα ελαττώματα.
Απόδοση επιμετάλλωσης	Πλήρης βάση νικελίου: 50-80 μ". Επιχρύσωση: 1 μ". Σημεία μέτρησης και στις δύο πλευρές: 3mm.
Αντοχή σε υψηλές θερμοκρασίες	Πρέπει να αντέξει στους 260°C για 5 δευτερόλεπτα χωρίς αποχρωματισμό, μαύρισμα, κιτρίνισμα, φουσκάλες ή ξεφλούδισμα.
Δοκιμή συγκολλητικότητας	Η κάλυψη συγκόλλησης πρέπει να είναι πάνω από 95%.
Δοκιμή ψεκασμού αλατιού	Δοκιμάστηκε με διάλυμα άλατος 5% στους 35°C για 24 ώρες. Δεν επιτρέπεται οξείδωση, μαύρισμα ή άλλα ελαττώματα.
Δοκιμή πρόσφυσης (Peel Test)	Χωρίς ξεφλούδισμα της επίστρωσης σε καμπύλες επιφάνειες.
Περιβαλλοντική Συμμόρφωση	Όλες οι επιμεταλλώσεις πρέπει να συμμορφώνονται με τις πράσινες περιβαλλοντικές απαιτήσεις ROHS.
Επιμετάλλωση Κρίσιμων Περιοχών	Όλα τα σημεία μέτρησης και οι καθορισμένες επιφάνειες μέτρησης πρέπει να είναι επιστρωμένα σύμφωνα με τις προδιαγραφές (αυτές οι περιοχές είναι κρίσιμες για συγκολλησιμότητα και αγωγιμότητα).
